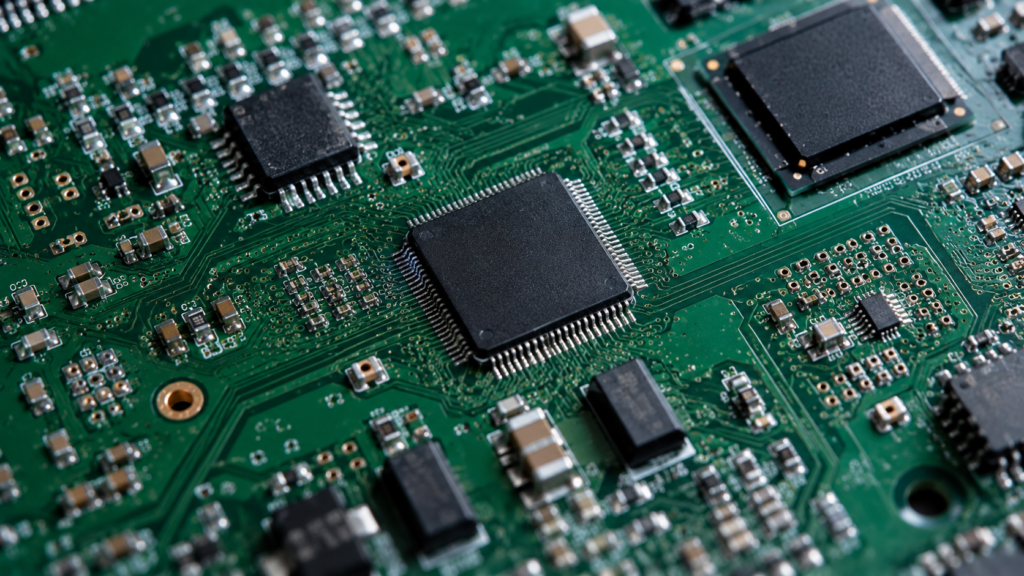

HDI PCB signifie High-Density Interconnect Printed Circuit Board. Cette technologie est utilisée lorsqu’un design exige plus de densité de routage, une carte plus petite, des composants plus fins ou de meilleures performances électriques qu’un PCB conventionnel ne peut facilement offrir.
À mesure que les produits électroniques deviennent plus compacts et plus puissants, la technologie HDI est de plus en plus utilisée dans les appareils de communication, l’électronique médicale, les modules industriels, l’automobile, les produits IoT et les appareils grand public compacts.
Qu’est-ce qui définit un PCB HDI ?
Un PCB HDI utilise généralement des pistes plus fines, des espacements réduits, des microvias, des vias aveugles, des vias enterrés et une forte densité de composants. Ces éléments permettent de placer davantage de connexions dans une zone plus petite.
Comparés aux designs standards avec vias traversants, les PCB HDI offrent plus de canaux de routage et facilitent la sortie des signaux depuis les BGA à pas fin et les boîtiers IC compacts.
Que sont les microvias ?
Les microvias sont de très petits vias, généralement réalisés par perçage laser. Ils connectent des couches adjacentes ou proches dans un stack-up HDI. Comme ils sont plus petits que les vias mécaniques, ils économisent de l’espace et améliorent la flexibilité de routage.
Les microvias sont couramment utilisés pour le fanout BGA, le routage haute vitesse, les modules compacts et les designs où les vias standards prendraient trop de place.
Vias aveugles et vias enterrés
Un via aveugle relie une couche externe à une ou plusieurs couches internes sans traverser toute la carte. Un via enterré relie des couches internes et n’est pas visible de l’extérieur. Ces deux types de vias sont utiles lorsque la densité de routage est élevée et que les vias traversants bloqueraient trop d’espace.
Ils améliorent la liberté de routage, mais augmentent aussi la complexité et le coût de fabrication. Ils doivent être utilisés lorsque le design en a réellement besoin.
Quand choisir un PCB HDI ?
- Le produit nécessite une carte plus petite et plus légère.
- Le design utilise des BGA à pas fin ou des IC à grand nombre de broches.
- Le routage ne peut pas être terminé efficacement avec des vias standards.
- Le design exige une meilleure intégrité du signal et des connexions plus courtes.
- La carte présente une forte densité de composants ou des contraintes d’espace strictes.
- Le produit vise des applications professionnelles, médicales, automobiles ou hautes performances.
Planification du stack-up HDI
Le design HDI doit commencer par la planification du stack-up. Le nombre de couches, la structure des microvias, l’épaisseur diélectrique, l’épaisseur du cuivre et la séquence de lamination influencent la fabricabilité et le coût.
Les structures HDI courantes incluent 1+N+1, 2+N+2 et des laminations séquentielles plus avancées. Le bon choix dépend de la densité de routage, du pitch BGA, des exigences de signal et du budget.
Considérations de design pour les cartes HDI
- Confirmez la largeur de piste et l’espacement minimum avec votre fabricant PCB.
- Vérifiez le diamètre minimum des microvias et la capacité de perçage laser.
- Planifiez la stratégie de fanout BGA avant le placement des composants.
- Évitez l’empilement inutile de vias si le design ne l’exige pas.
- Gardez les signaux haute vitesse proches de plans de référence stables.
- Discutez tôt du contrôle d’impédance et du choix des matériaux.
Coût et compromis de fabrication
Les PCB HDI peuvent réduire la taille de la carte et améliorer le routage, mais ils sont plus complexes à fabriquer que les PCB standards. Le perçage laser, la lamination séquentielle, les tolérances serrées et les inspections avancées peuvent augmenter le coût et le délai.
C’est pourquoi HDI doit être choisi lorsqu’il résout un vrai problème de conception : taille, densité, qualité du signal, fanout BGA ou performance produit.
Travailler avec un fabricant HDI expérimenté
Une fabrication HDI réussie exige une coordination entre design et fabrication. Une revue précoce du stack-up, des règles microvias, des matériaux, des objectifs d’impédance et des tolérances peut éviter des redesigns coûteux.
EazyPCB prend en charge la fabrication de prototypes et de séries, y compris les designs multicouches avancés et haute densité. Si votre produit nécessite des microvias, du routage à pas fin, du fanout BGA ou une architecture compacte, notre équipe peut vérifier les exigences clés avant la production.
