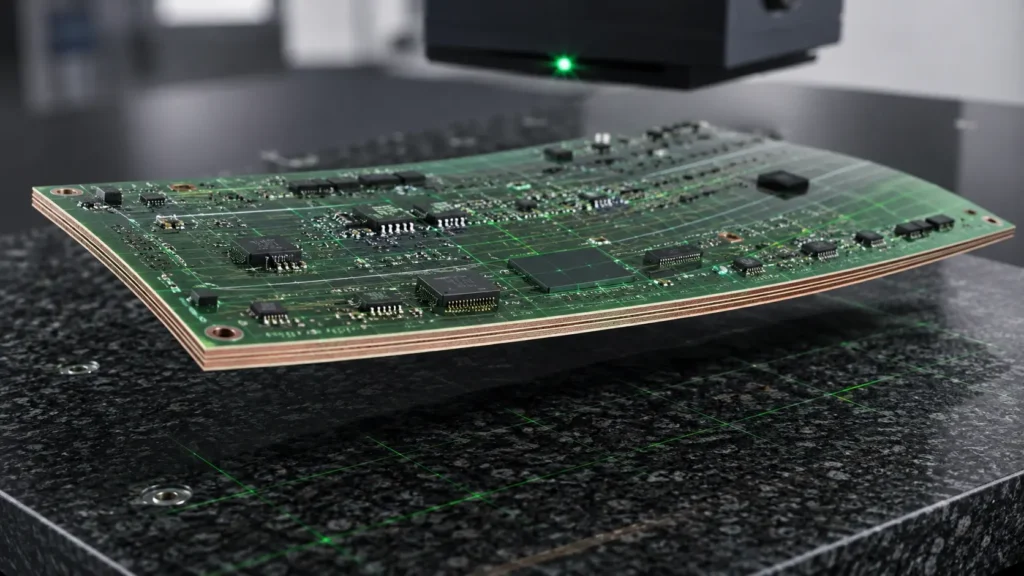

Eine fertige Leiterplatte kann den elektrischen Test bestehen und trotzdem in der Produktion stören, weil sie nicht flach bleibt. Eine angehobene Kante beeinträchtigt möglicherweise Schablonenkontakt, Bestückungsunterstützung, Steckerposition, Gehäusemontage oder thermische Anbindung. Bei dünnen, großen oder asymmetrischen Boards wird das Problem nach Reflow oft sichtbarer als bei der Eingangskontrolle.
Zuverlässige PCB-Fertigung behandelt Bow und Twist deshalb als Produktmerkmale. Zu vereinbaren sind Prüfobjekt – Einzelplatine oder Nutzen –, Zeitpunkt, Auflage, Revision, Stack-up und Abnahmevorgabe. Diese Punkte sollten vor der Konstruktionsfreigabe mit dem PCB-Fertiger geklärt werden.
Mit der Funktion beginnen: Eine Platine muss auf einem Foto nicht vollkommen eben wirken. Sie muss die vereinbarte Flatness unter der vereinbarten Messbedingung erfüllen und in Druck, Platzierung, Löten, Mechanik, Steckern und Thermik funktionieren.
1. Bow und Twist beschreiben verschiedene Formen

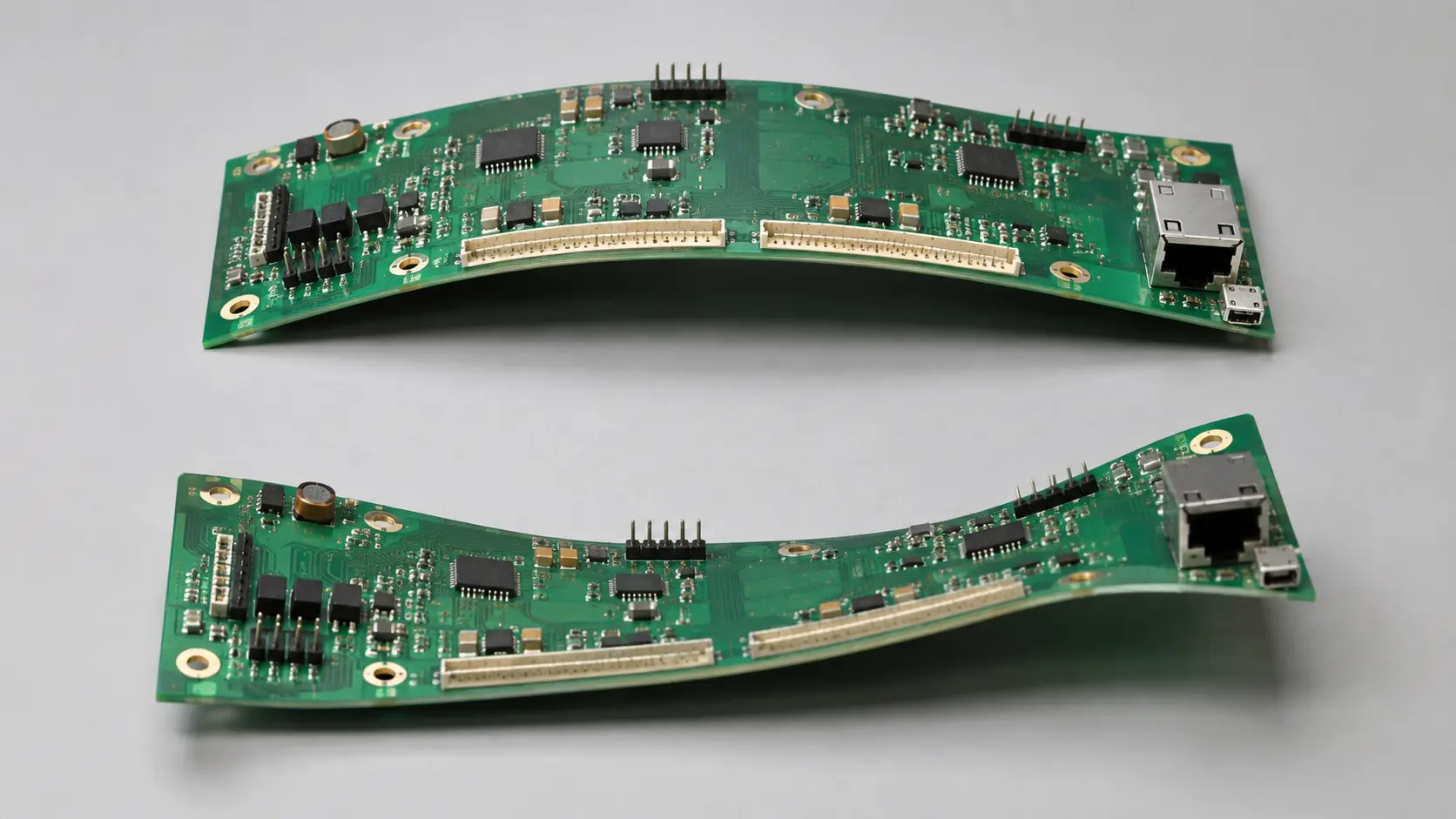

Bow ist eine annähernd zylindrische oder sphärische Krümmung, bei der die Ecken weitgehend in einer Ebene bleiben. Twist ist eine diagonale Verformung, bei der eine oder mehrere Ecken aus der Ebene der übrigen Ecken treten. Beides kann gleichzeitig auftreten.
Darum ist die Aussage „1 mm Verzug“ ohne Länge, Breite, Diagonale, Form, Methode und Zustand unvollständig.

Messwarnung: Eine Platine darf nicht einfach flachgedrückt und ein bequemer Spalt als freier Verzug gemeldet werden. Orientierung, Abmessungen, Zustand, Auflage, Rohwert, Berechnung und Ergebnis müssen dokumentiert werden.
2. Verzug entsteht meist durch Ungleichgewicht
Eine Leiterplatte verbindet Kupfer, Harz, Verstärkung, Beschichtungen und gegebenenfalls unterschiedliche Werkstoffe. Bei Laminierung, Abkühlung, Galvanik, Lötstopp-Härtung, Konturbearbeitung, Lagerung und Reflow reagieren diese Bestandteile nicht identisch. Krümmung entsteht, wenn Schrumpfung, Ausdehnung, Steifigkeit, Feuchte oder Prozessspannung nicht über Dicke und Fläche ausgeglichen sind.
| Möglicher Beitrag | Zu prüfende Evidenz | Kontrollrichtung |
|---|---|---|
| Asymmetrischer Stack-up | Spiegelung von Kupfer, Dielektrikum, Material und Dicke | Aufbau vor Routing-Freeze prüfen |
| Kupferungleichgewicht | Lagenbilder, Planefläche, Heavy-Copper-Bereiche, Thieving | Gegenlagen funktional zulässig ausgleichen |
| Laminierung/Kühlung | Materialsatz, Presszyklus, Harzfluss, Panelposition, Abkühlung | Qualifizierten Aufbau und Zyklus verwenden |
| Panel-/Frässtress | Rails, Fräsfolge, V-Score, Tabs, Reststege | Mechanisch ausgeglichenes Panel planen |
| Lagerung/Feuchte | Verpackung, Zeit, Umgebung, Vorbehandlung, Wärmeänderung | Handling und Messzustand definieren |
| Bestückungswärme | Reflowprofil, Unterstützung, Bauteilverteilung, Hotspots | Bestückten Prozess statt nur Bare Board bewerten |

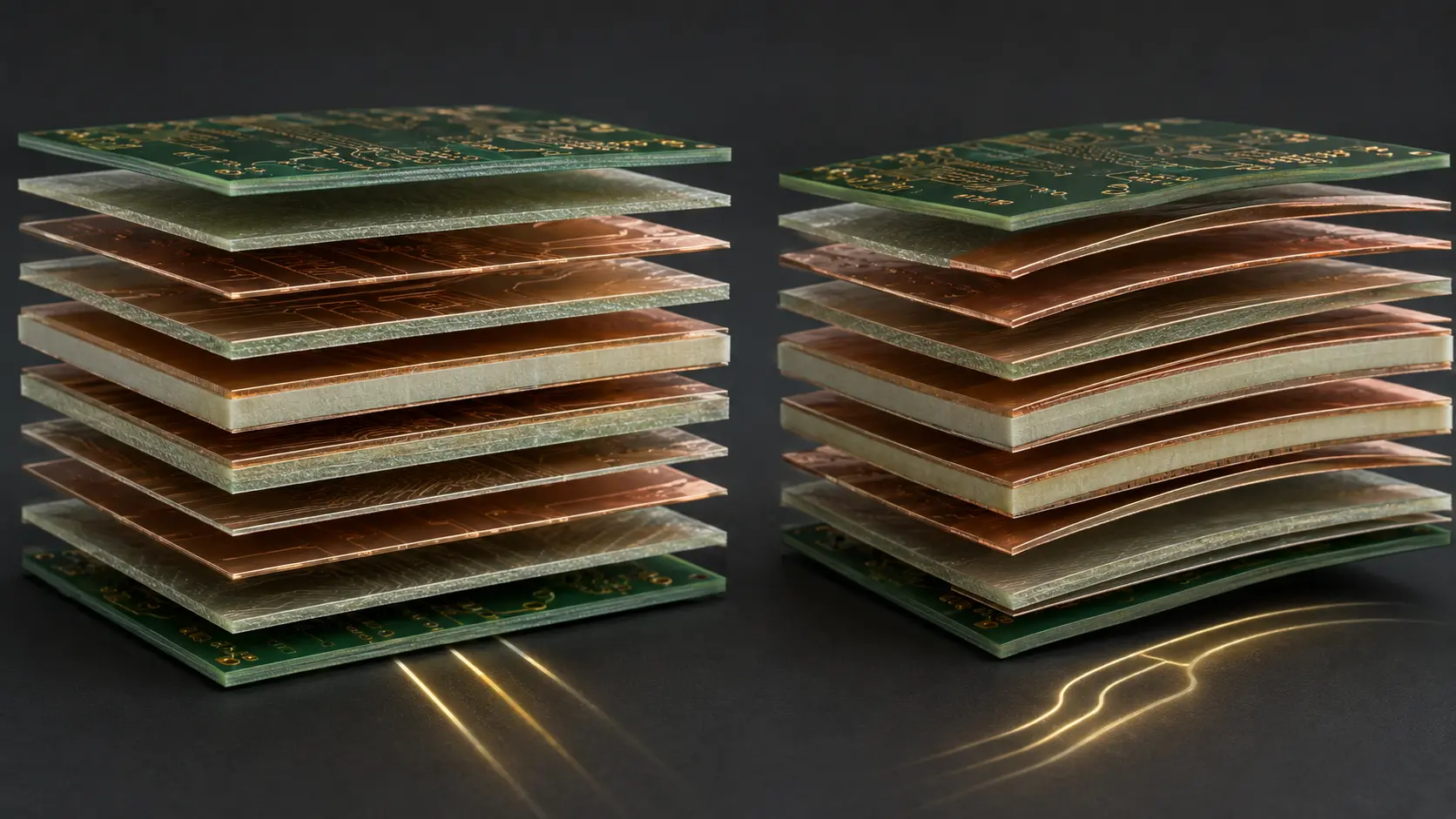

3. Stack-up und Kupferverteilung gemeinsam gestalten
Die Lagenzahl darf nicht unabhängig vom Flatness-Risiko gewählt werden. Der Leitfaden zu 2-Lagen-, 4-Lagen- und Multilayer-PCB erklärt das Zusammenspiel von Signalen, Planes, Dielektrika und Mechanik. Geometrische Symmetrie ist ein guter Anfang, reicht aber nicht, wenn Kupferabdeckung und lokale Steifigkeit stark verschieden bleiben.
Kupferausgleich kann helfen, darf aber Impedanz, Kriechstrecke, Isolation, Antennen, Strompfade oder Thermik nicht beeinträchtigen. Der Fertiger sollte das reale Produktionsbild prüfen. Auch Material und Enddicke beeinflussen Steifigkeit und Wärmeverhalten; der Leitfaden zur PCB-Materialauswahl zeigt, warum FR-4, High-Tg, HF- und Metallaufbauten nicht austauschbar sind.

Häufiger Fehler: Gesamtdicke und Lagenzahl festlegen und danach große Kupfer- oder Dielektrikänderungen ohne neue Mechanikprüfung zulassen. Stack-up-Änderungen beeinflussen Harzbedarf, Steifigkeit, Wärmeantwort, Enddicke und Flatness.
4. Nutzen und Einzelplatine können sich unterschiedlich verhalten
Eine Einzelplatine kann nach dem Trennen akzeptabel sein, obwohl der Nutzen nicht sauber auf Schablonentooling, Conveyor oder Support aufliegt. Umgekehrt können Rails das Panel zurückhalten und die Verformung wird erst nach Fräsen oder V-Score sichtbar.
Der Leitfaden zur PCB-Panelisierung behandelt Rails, V-Score, Mouse Bites und SMT-Handling. Für Flatness sind zusätzlich Orientierung, Mischpanel, Kupferverteilung, Railbreite, Ausbrechgeometrie, große Ausschnitte, Fräsfolge und das kontrollierte Prüfobjekt wichtig.

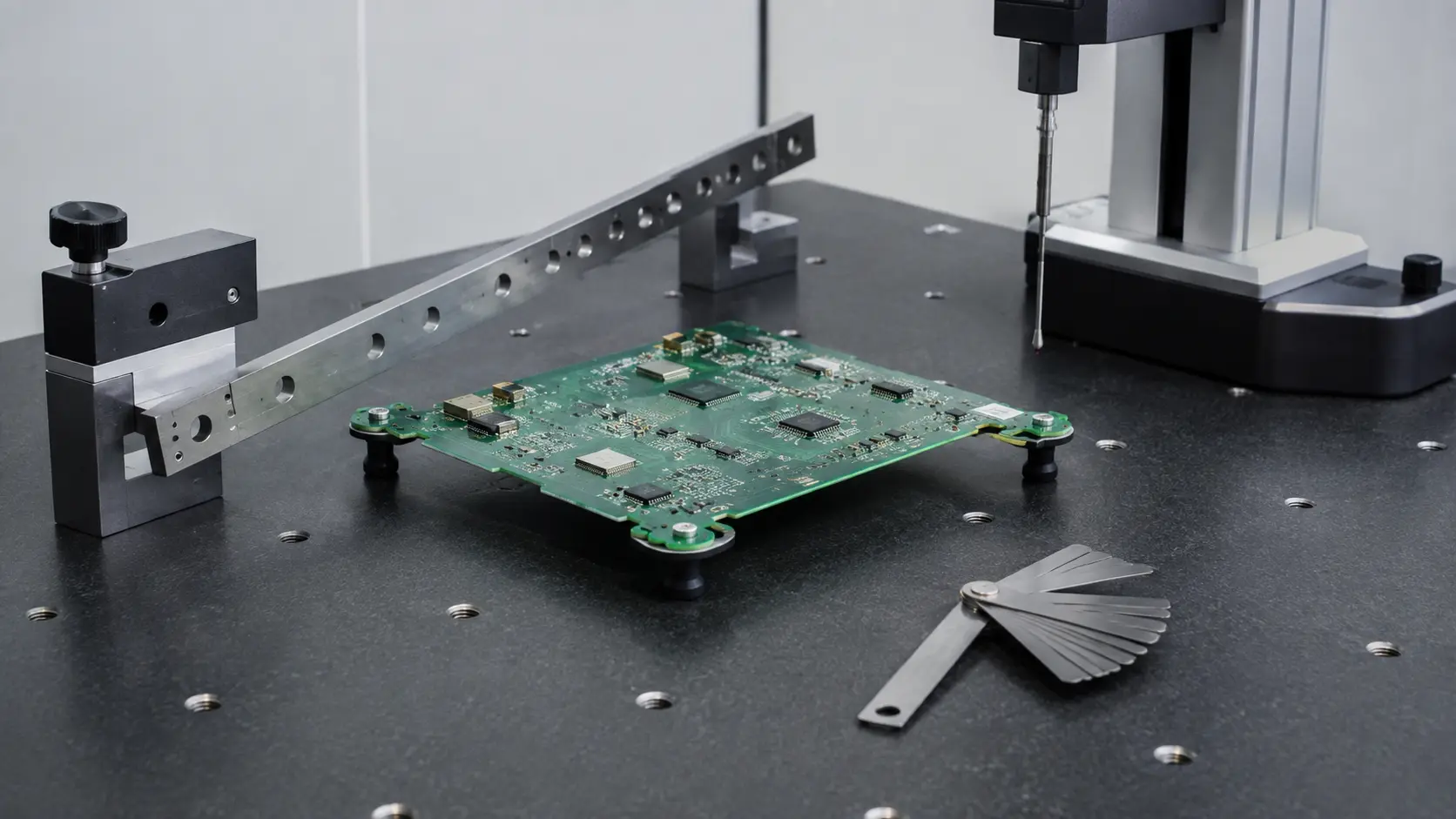

5. Bow und Twist mit definierter Methode messen
IPC führt IPC-TM-650 Method 2.4.22C als „Bow and Twist (Percentage)“. Die veröffentlichte Methode verwendet Abmessungen und vertikale Verschiebung zur Prozentberechnung und unterscheidet die Messansätze für Bow und Twist.
Ein Prozentwert ist aussagekräftiger als ein Spaltwert ohne Boardgröße. Die zulässige Grenze stammt jedoch aus der anwendbaren Produktspezifikation und Einkaufsvereinbarung.

| Freigabefrage | Bedeutung | Aufzubewahrender Nachweis |
|---|---|---|
| Was wird gemessen? | Nutzen und Einzelboard verhalten sich anders | Teilenummer, Panelzeichnung, Probenposition |
| Wann? | Eingang, Konditionierung, Trennen und Reflow sind andere Zustände | Stufe, Zeit, Umgebung, Wärmehistorie |
| Welche Methode? | Auflage und Berechnung ändern das Ergebnis | Revision, Fixture, Maße, Rohwerte |
| Welche Grenze? | Produkt, Nutzen, Klasse und Addendum können abweichen | Klausel und Kundenausnahme |
| Was nach Fehler? | Richten kann die Ursache verdecken | Disposition, Ursachen- und Korrekturbeleg |
6. Flatness-Probleme zeigen sich oft in der Bestückung
Bei der PCB-Bestückung kann Verzug Schablonenabdichtung, Pastentransfer, Vakuumunterstützung, Bauteilhöhe und Kontakt mit Paletten verändern. Nach Reflow müssen Stecker, Schrauben, Führungen, Gehäuse, Displays, Heatspreader und Thermal Interface weiterhin passen.
Bei BGA wirken Board- und Package-Warpage gemeinsam. Röntgen zeigt verborgene Lötstellen, beweist aber nicht allein die Ursache. Eingangsmaß, Profil, Fixture, Lötbild, Panelposition und Bauteildaten müssen korreliert werden. Der Leitfaden zu PCB Assembly Testing erklärt die Grenzen der Verfahren.
Hinweis für Einkäufer: „Flatness bestanden“ ist nur nachvollziehbar, wenn Bericht, Objekt, Revision, Stichprobe, Zustand, Methode, Rohmaße, Ergebnis, Vorgabe und Disposition nennt.
7. Flatness in das Freigabepaket aufnehmen
IPC-6012F führt Bow und Twist unter den dimensionalen Anforderungen. Prüfen Sie den Dokumentstand über die IPC-Revisionsübersicht und nennen Sie Klasse, Addendum, Ausnahmen, Stichprobe, Vorbehandlung, Panelvorgabe und Nachweis im Einkaufspaket.
Das Paket benötigt Stack-up, Material, Enddicke, Kupfer je Lage, Panelzeichnung, Profilierung, kritische Interfaces, Flatness-Vorgabe, Messmethode und -stufe sowie Abweichungsfreigabe.
