Inspection du premier article PCB : que valider avant la production en série ?

Contrôlez l'identité, les dimensions, la construction, les trous, la finition, les preuves électriques, l'intégration et les écarts avant d'approuver la série.

Inspection du premier article PCB : que valider avant la production en série ?

Imaginez que les premières cartes arrivent et que l’une d’elles démarre correctement. C’est encourageant, mais ce n’est pas encore une approbation complète pour la production. Un résultat fonctionnel ne dit pas forcément si les trous finis, la métallisation interne, l’épaisseur, le positionnement du solder mask ou l’impédance sont conformes, ni si l’échantillon provient de la révision prévue pour la prochaine commande.

Une inspection du premier article PCB utile compare le premier lot à des exigences diffusées et maîtrisées. Elle répond à deux questions distinctes : le bon design a-t-il été fabriqué, et les preuves disponibles permettent-elles de répéter le processus ? La réponse doit s’appuyer sur un dossier de lancement en fabrication PCB, des résultats de contrôle et un enregistrement d’approbation, pas seulement sur la mémoire ou l’apparence.

Principe du premier article : approuvez l’échantillon par rapport aux exigences diffusées pour ce produit. Une carte propre ou un seul test fonctionnel réussi ne prouve pas que chaque exigence critique a été vérifiée.

1. Définir ce que « premier article » signifie pour le projet

Le terme peut couvrir des livrables différents. Un acheteur demande un rapport dimensionnel et un relevé de test électrique. Un autre ajoute la traçabilité matière, l’impédance, les microsections, l’essai d’intégration, la programmation ou le test fonctionnel. Le nombre d’échantillons contrôlés et le format du rapport doivent être convenus avant la fabrication, pas après réception.

Cette revue se distingue aussi de la validation du design. Les preuves de fabrication peuvent montrer que le PCB respecte les exigences diffusées, sans démontrer que le circuit convient à toutes les conditions d’utilisation. De même, l’approbation d’un premier lot ne remplace pas les contrôles d’acceptation des lots suivants.

2. Figer la base d’approbation avant toute mesure

Un contrôle a peu de valeur si la référence est incertaine. Commencez par la révision exacte des données de fabrication, du plan, de l’empilage, de la commande, des réponses techniques approuvées et des critères spécifiques du client. L’identification de l’échantillon et le rapport doivent renvoyer à cette même base.

Domaine d’approbation Référence Question à résoudre
IdentitéRéférence, révision, archive diffusée, étiquetteLe design prévu a-t-il réellement été fabriqué ?
MécaniquePlan coté et liste des interfaces critiquesLa carte s’intègre-t-elle au boîtier, aux connecteurs et à l’outillage ?
ConstructionEmpilage, matériau, épaisseur et cuivre approuvésLa structure finie correspond-elle au build diffusé ?
Trous et caractéristiquesPerçages, trous finis, notes de procédés spéciauxLes trous PTH, NPTH, rainures et profondeurs sont-ils corrects ?
Preuves de performanceRapports électriques, impédance, coupons ou autresQu’est-ce qui est démontré et qu’est-ce qui reste ouvert ?

Une revue DFM PCB ciblée doit déjà avoir résolu les questions de fabricabilité. L’inspection du premier article vérifie ensuite le résultat diffusé au lieu de rouvrir le design par des changements informels.

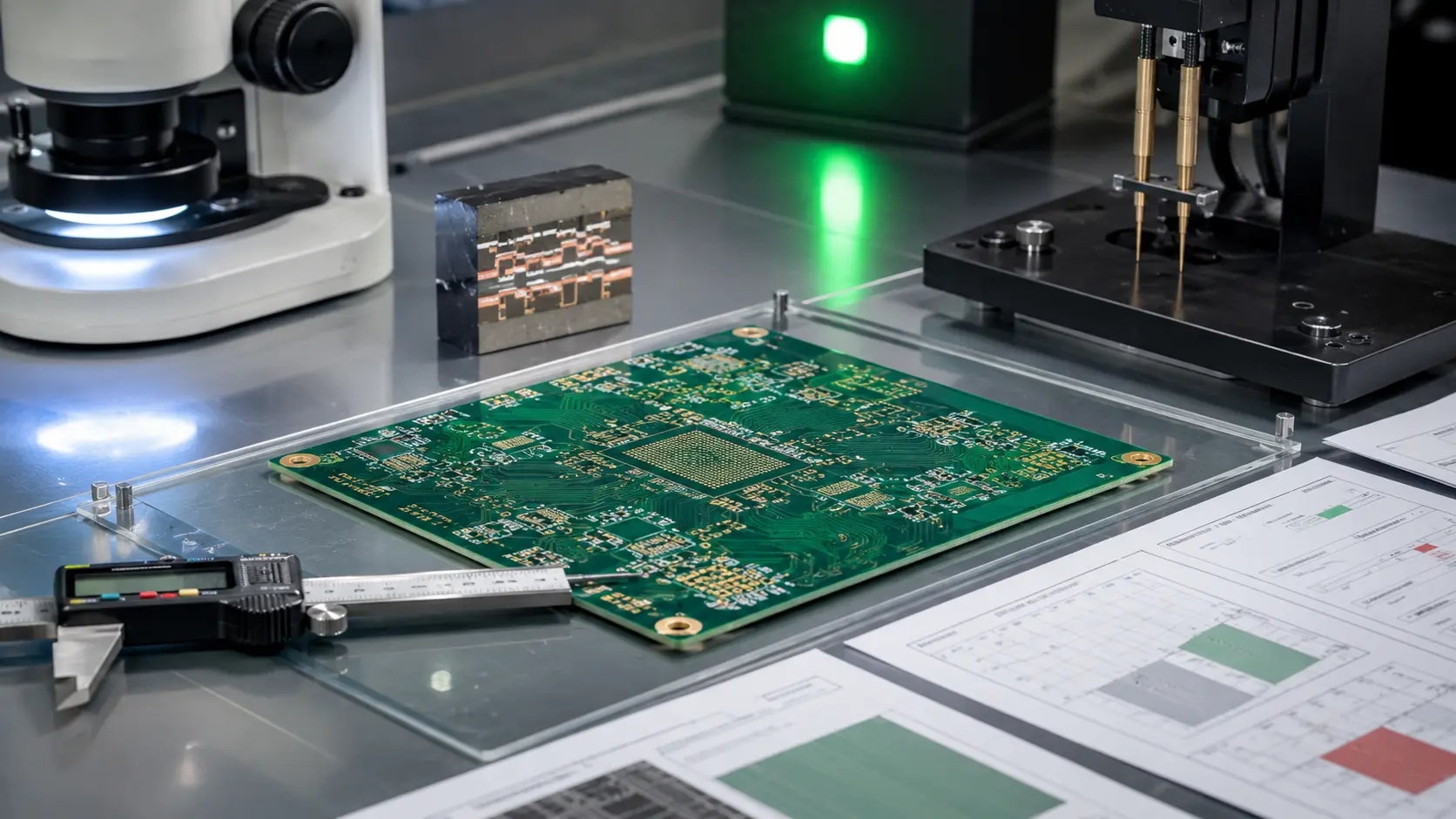

Poste de contrôle du premier article PCB avec mesure dimensionnelle, sondes électriques, microscopie et rapports d'inspection

Évitez la confiance dans une seule carte : un bel échantillon confirme certaines observations, mais ne décrit pas la variation dans un panneau ou un lot. Convenez des échantillons, coupons, rapports et emplacements qui représentent les caractéristiques à approuver.

3. Confirmer d’abord l’identité et la traçabilité

Avant les mesures, confirmez que la carte, le rapport et le dossier diffusé vont ensemble. Vérifiez la référence, la révision, l’identification du panneau ou de la pièce, le lot de fabrication et les marquages exigés. Si l’espace est limité, la méthode de traçabilité peut être définie dans le plan ou l’accord qualité plutôt qu’improvisée sur le PCB.

Photographiez l’échantillon reçu et notez la pièce réellement inspectée. Ce n’est pas une formalité décorative. Cela évite que mesures, microsections, essais d’intégration et échantillons approuvés se rapportent ensuite à des cartes différentes.

4. Contrôler les interfaces mécaniques selon le risque

Un plan contient parfois de nombreuses cotes, mais toutes ne portent pas le même risque produit. Donnez la priorité au contour, à l’épaisseur, aux trous de fixation, aux connecteurs, aux rainures, aux contacts de bord, aux trous press-fit, aux zones interdites et aux éléments qui s’accouplent avec un boîtier ou une autre pièce. La déformation peut aussi compter lorsque la carte passe dans un outillage ou s’appuie sur une surface thermique.

Décision pratique : identifiez les dimensions critiques pour l’intégration dans le plan diffusé avant le premier build. Si toutes les cotes sont jugées aussi critiques, l’inspection s’alourdit sans forcément réduire le principal risque d’assemblage. Discutez tôt les limites inhabituelles avec l’équipe de fabrication PCB.

5. Examiner la construction, les trous et les surfaces finies

Certaines caractéristiques sont directement visibles; d’autres exigent des rapports, des mesures ou une analyse destructive. Examinez l’épaisseur finie, le matériau si requis, l’ordre des couches, le cuivre fini, les trous et leur métallisation, le bord, le solder mask, la sérigraphie et la finition. Pour un multicouche, l’empilage PCB approuvé doit correspondre à l’échantillon et à ses documents.

Une microsection peut être demandée pour évaluer certaines caractéristiques internes : structure du trou métallisé, registration des couches, espacement diélectrique ou construction des microvias. L’emplacement et l’objectif de la coupe sont importants. Une coupe dans un coupon ne prouve pas automatiquement chaque caractéristique de chaque panneau.

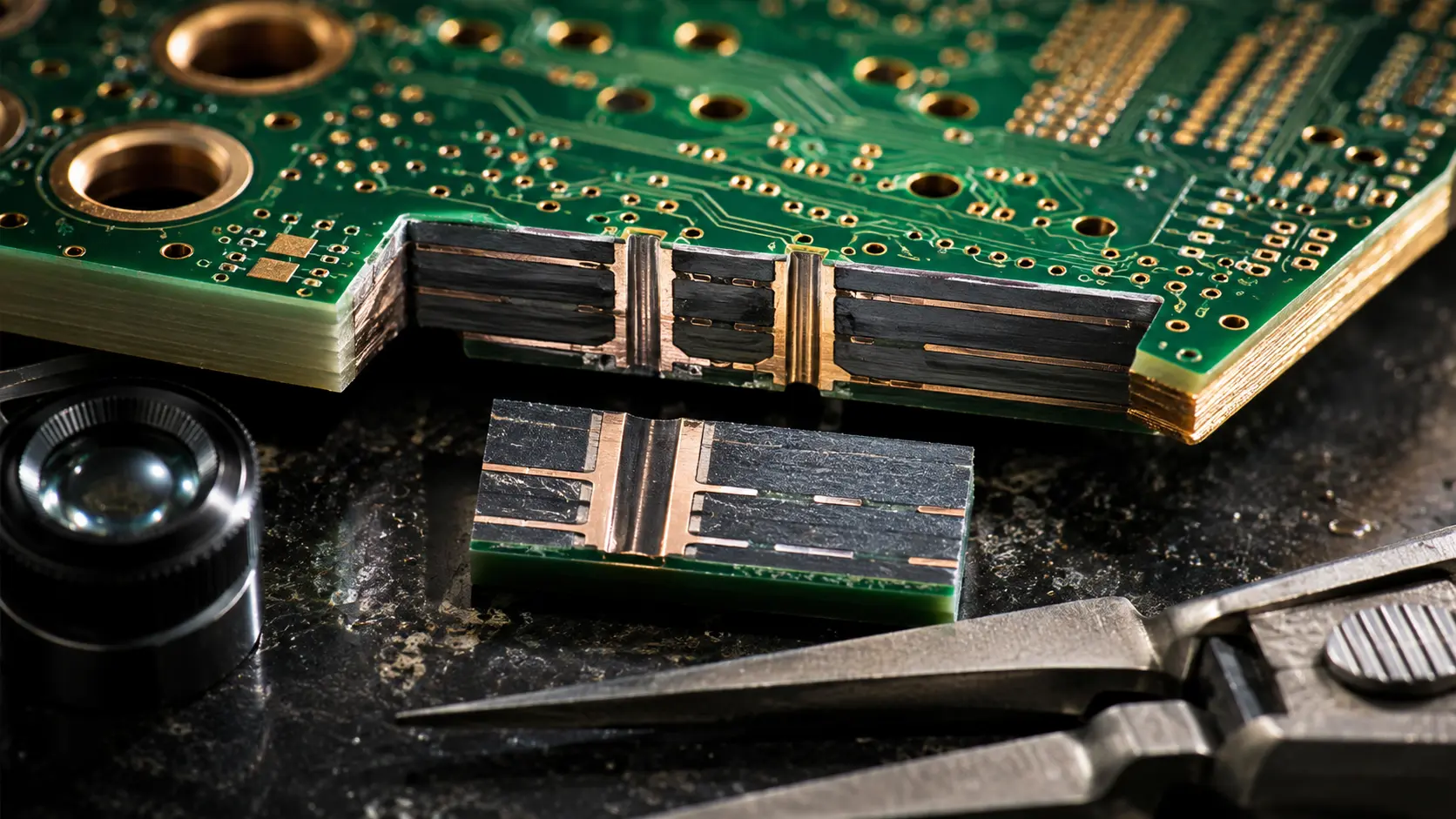

Coupe d'un PCB multicouche montrant les trous métallisés, les couches de cuivre internes, le bord et les pastilles dorées

6. Utiliser les standards comme critères, pas comme substitut au plan

IPC présente IPC-A-600 comme une ressource couvrant les classifications et critères d’acceptation des circuits imprimés, y compris les états observables externes et internes. La publication d’IPC sur IPC-6012F décrit les exigences de qualification et de performance des PCB rigides pour plusieurs constructions et technologies.

La révision applicable, la classe, la fréquence des essais, les exceptions client et les exigences de commande doivent figurer dans les documents d’achat. La table de révision IPC aide à vérifier le statut des documents. La mention « fabriquer selon IPC » ne définit pas à elle seule chaque matériau, dimension, rapport ou décision d’acceptation.

7. Associer chaque question à une preuve adaptée

Aucune inspection unique ne démontre tout. Choisissez la preuve selon l’exigence et notez ce qui reste hors du périmètre.

Méthode Utile pour Ne prouve pas seule
Inspection visuelle et dimensionnelleContour, trous, marquage, masque, finition, dommages visiblesMétallisation interne, diélectrique, fonction du circuit
Test électrique de la carte nueContinuité et isolement selon les données réseauIntégration mécanique, matière, brasabilité, fiabilité complète
Microsection ou couponConstruction interne et caractéristiques métallisées sélectionnéesChaque emplacement de chaque carte
Résultat d’impédanceStructures contrôlées représentées par la méthodeTout le comportement d’intégrité du signal du produit
Essai d’intégrationConnecteur, boîtier, fixation, outillage et composantQualité interne du PCB ou tenue à long terme

Le plan global de contrôle qualité du PCB manufacturing doit préciser comment les preuves du premier article s’articulent avec les contrôles de routine des lots suivants.

8. Séparer l’approbation du PCB nu et la validation PCBA

Un PCB nu peut satisfaire ses exigences de fabrication tout en révélant un problème système pendant l’assemblage. Land patterns, polarité, stencil, placement, profil de soudage, firmware et fonction appartiennent au périmètre d’assemblage et de validation produit. Si le premier build comporte des composants, précisez quelles observations concernent la carte et lesquelles concernent le procédé d’assemblage.

Limite du périmètre : réussir le test électrique du PCB nu ne signifie pas réussir le test fonctionnel du produit. Inversement, une unité assemblée fonctionnelle ne prouve pas chaque exigence de construction du PCB. Utilisez la méthode adaptée de test et inspection PCBA.

Lorsque fabrication et SMT Assembly sont fournis ensemble, conservez des preuves distinctes mais reliez-les à la même révision produit. L’action corrective sera plus claire si un problème d’intégration, de soudage ou de fonction apparaît.

9. Documenter les écarts avant d’autoriser la répétition

Le premier article peut révéler un état utilisable mais différent de l’exigence diffusée. Ne transformez pas silencieusement cet échantillon en « golden board ». Enregistrez l’état, l’exigence concernée, la quantité, l’analyse technique, la décision, l’approbateur et la nécessité éventuelle de modifier le design ou le dossier de fabrication.

La décision peut être une utilisation limitée, une retouche, une nouvelle fabrication ou une révision de l’exigence. Le bon choix dépend du risque produit et du contrat. L’essentiel est qu’une production répétée ne repose pas sur une exception non documentée.

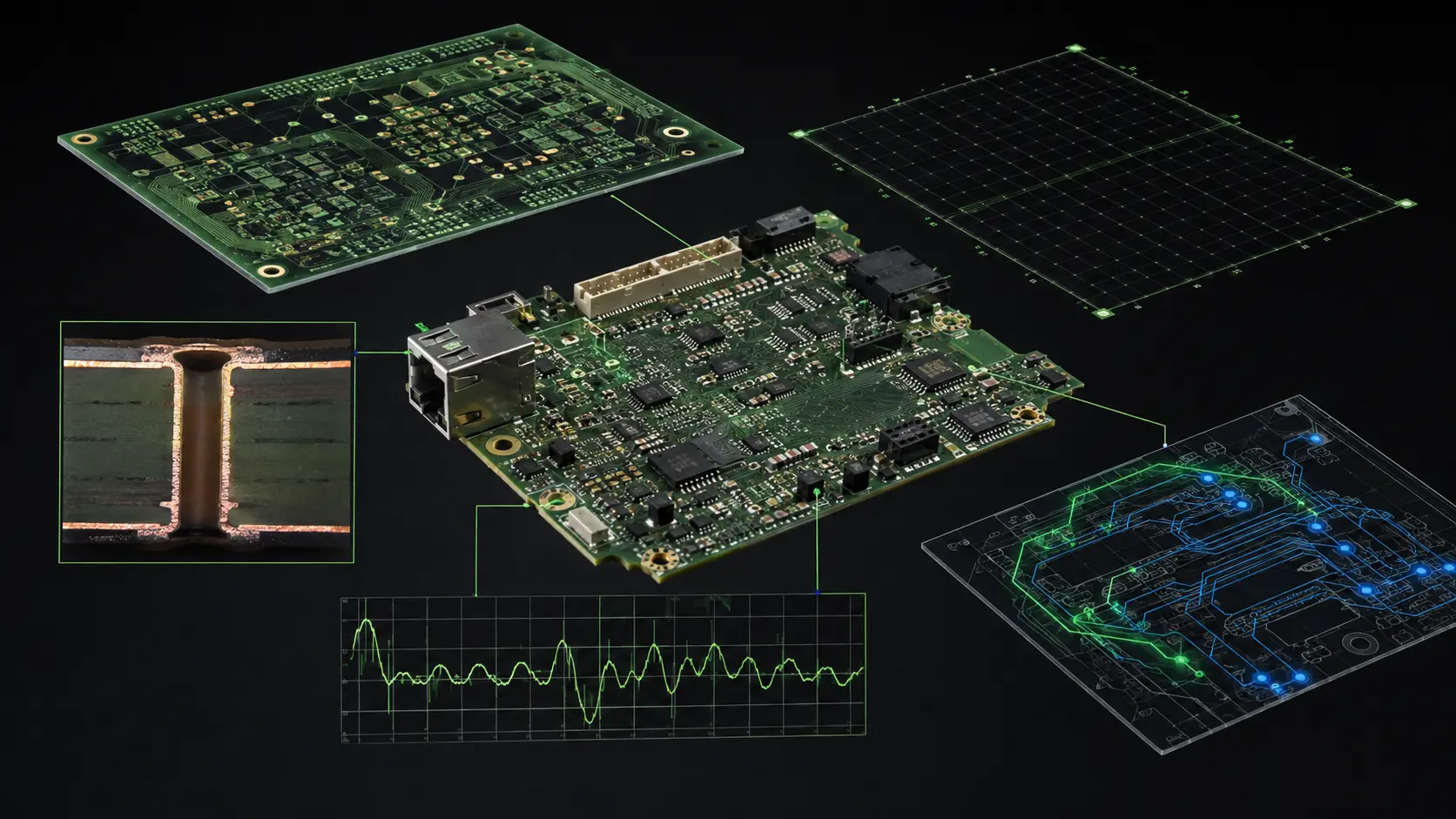

Vérification du premier article PCB combinant inspection de la carte assemblée, coupe du trou métallisé, données de routage et analyse électrique

Contenu minimal de l’enregistrement d’approbation :

  • Produit, référence et révision
  • Identification de l’échantillon et du lot
  • Documents et critères examinés
  • Résultats et références des rapports
  • Écarts ouverts, décision et approbateur responsable
  • Périmètre : prototype, commande répétée ou production en série

Conclusion

Une bonne approbation du premier article rend les incertitudes visibles. Elle indique ce qui a été inspecté, quelles preuves ont été examinées, ce qui n’était pas couvert et quelle révision peut continuer. Cet enregistrement vaut davantage qu’un simple message « l’échantillon semble bon » lorsque la commande suivante grandit ou que le projet revient plusieurs mois plus tard.

EazyPCB accompagne la fabrication PCB, la revue DFM, les prototypes, la coordination des inspections, le SMT Assembly et la production. Pour préparer une revue de premier article, contactez EazyPCB avec les données diffusées, le plan, les interfaces critiques, les rapports demandés, la quantité et le périmètre d’approbation.
