Guide du processus PCB manufacturing : des fichiers Gerber aux circuits imprimés finis

Le PCB manufacturing…

Guide du processus PCB manufacturing : des fichiers Gerber aux circuits imprimés finis

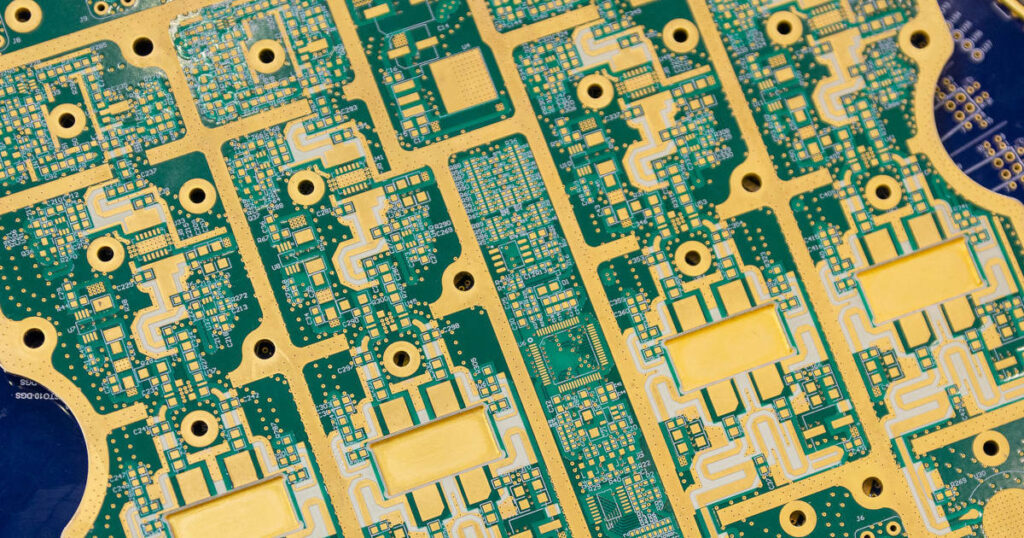

Le PCB manufacturing est le processus qui transforme les fichiers de design en circuits imprimés physiques pouvant être assemblés, testés et utilisés dans des produits électroniques. Un processus fiable ne se limite pas à copier un layout sur un matériau : il vérifie les données, confirme la fabricabilité, contrôle chaque étape et valide la qualité avant expédition.

Pour ingénieurs, acheteurs et responsables projet, comprendre le workflow PCB manufacturing aide à réduire les retards, éviter les redesigns et communiquer plus clairement avec le fournisseur. EazyPCB prend en charge la fabrication PCB pour prototypes et productions avec revue engineering.

1. Revue des fichiers Gerber

Le processus PCB manufacturing commence par les fichiers de production. Couches Gerber, fichiers de perçage, contour, solder mask, sérigraphie, couches pâte, notes de stack-up, impédance et dessins de fabrication doivent correspondre au design voulu.

Un fichier de perçage manquant ou un contour ambigu peut retarder la production. Avant commande, utilisez une checklist fichiers Gerber avant PCB manufacturing pour confirmer que le package est complet.

2. Revue DFM avant production

DFM, design for manufacturability, vérifie si la carte peut être fabriquée de façon fiable avec le process choisi. Cela inclut largeur de piste, espacement, trous, anneaux annulaires, solder mask clearance, épaisseur cuivre, matériau, panelisation et exigences spéciales.

Une checklist DFM PCB pratique aide à identifier les risques avant production. La DFM est particulièrement importante pour HDI, impédance contrôlée, heavy copper, rigid-flex, fine-pitch et PCB manufacturing haute densité.

3. Choix matière et stack-up

Le matériau PCB influence performance électrique, thermique, résistance mécanique et fiabilité long terme. Le FR-4 standard convient à beaucoup de designs, tandis que High-TG FR-4, aluminium, Rogers, PTFE et autres matériaux répondent à des besoins spécifiques.

Le stack-up définit les couches cuivre, épaisseurs diélectriques, core, prepreg, contrôle d’impédance et épaisseur totale. Pour plus de détails, consultez notre guide de sélection des matériaux PCB.

4. Imaging et gravure des couches internes

Pour les cartes multicouches, les couches internes sont imagées et gravées avant lamination. Le motif circuit est transféré sur le cuivre, le cuivre non désiré est retiré, et les pistes restantes forment les connexions internes.

Cette étape demande un contrôle process car largeur de piste, espacement et équilibre cuivre influencent performance électrique et rendement de fabrication.

5. Lamination

Après préparation des couches internes, le stack PCB est laminé sous chaleur et pression. Core, prepreg et feuilles cuivre sont liés pour former une structure multicouche solide.

Pour impédance contrôlée et cartes haute fiabilité, la qualité de lamination et le contrôle de l’épaisseur diélectrique sont importants. Un mauvais contrôle du stack-up peut affecter impédance, épaisseur et stabilité mécanique.

6. Perçage et placage cuivre

Le perçage mécanique ou laser crée trous et vias. Ces trous sont ensuite métallisés au cuivre pour connecter les couches. Qualité de trou, épaisseur de placage, anneau annulaire et ratio d’aspect influencent la fiabilité PCB.

Si le design utilise blind vias, buried vias, microvias ou via-in-pad, la complexité augmente. Notre guide des types de vias PCB explique l’impact sur coût et fiabilité.

7. Imaging et gravure des couches externes

Après perçage et placage, les couches cuivre externes sont structurées. Pistes, pads et autres éléments sont définis par imaging et gravure.

Épaisseur cuivre, largeur de piste et espacement doivent correspondre aux capacités fabricant. Si le projet utilise fort courant ou heavy copper, consultez le guide épaisseur cuivre PCB.

8. Solder mask et sérigraphie

Le solder mask protège le cuivre, améliore l’isolation et aide à éviter les ponts de soudure. Les ouvertures restent libres pour pads, points de test et zones soudables. La sérigraphie ajoute références, polarités et informations d’assemblage.

Une bonne registration du solder mask est importante pour pads fine-pitch, BGA et SMT Assembly. Une mauvaise clearance peut couvrir les pads ou exposer trop de cuivre.

9. Finition de surface

La finition de surface protège le cuivre exposé et soutient la soudabilité. Les finitions courantes incluent HASL, lead-free HASL, ENIG, OSP, immersion silver et immersion tin.

Le bon choix dépend du coût, de la durée de stockage, du pitch composants, de l’assemblage et de la fiabilité. Notre guide des finitions de surface PCB compare les options utilisées en PCB manufacturing.

10. Test électrique et inspection finale

Les cartes finies sont testées et inspectées avant expédition. Le test électrique vérifie opens et shorts. Inspection visuelle, dimensions, trous, solder mask et finition confirment la qualité de fabrication.

Les attentes qualité en PCB manufacturing sont souvent alignées avec les standards IPC, et IPC-A-600 est souvent associé à l’acceptabilité des circuits imprimés. Pour le management qualité, ISO 9001:2015 est aussi reconnu.

Tolérances PCB manufacturing

Tout processus PCB manufacturing comporte des tolérances. Épaisseur, trous, contour, largeur cuivre, espacement, solder mask registration et épaisseur de finition peuvent varier dans des limites acceptables.

Pour boîtiers serrés, press-fit connectors, card edges, impédance contrôlée ou fort courant, consultez notre guide des tolérances PCB manufacturing avant production.

Du PCB manufacturing à l’assemblage

PCB manufacturing et assembly doivent être planifiés ensemble si le produit final reçoit des composants. Panelisation, fiducials, solder mask, finition, stencil, points de test et BOM influencent la SMT Assembly.

Si la carte sera assemblée, il vaut mieux revoir fabrication et assemblage avant production plutôt que séparément.

Construire des PCBs fiables avec un process clair

Un processus PCB manufacturing solide relie revue design, choix matière, contrôle production, inspection et communication. Quand ces étapes sont claires, les cartes sont plus faciles à fabriquer, assembler et utiliser de façon fiable.

EazyPCB fournit un support PCB manufacturing pour prototypes, petites séries et productions avec revue engineering et contrôle qualité. Si vous avez besoin d’aide pour fabricabilité, stack-up, tolérances, finition ou assemblage, vous pouvez contacter notre équipe.
